异形铝单板定制需要提供哪些资料

做铝单板深化这么多年，异形板块（单曲、双曲、空间扭转、不规则折面这类）和平板完全不是一回事。平板拿到展开图就能下料，异形板最大的难点从来不是钣金能不能压出来，而是空间形体能不能准确传递到加工厂，并且匹配现场安装条件。很多项目到生产阶段甚至现场挂板才翻车，根源就是前期资料缺项、信息矛盾。我按项目推进顺序，把需要的资料拆开讲，顺带说下现场经常踩的坑。

先说报价阶段，这个阶段资料可以简化，但至少要有基础东西，不然报价就是瞎猜：

项目基础信息：项目名称、使用部位（室外雨棚 / 室内中庭 / 外墙曲面），室内外直接定涂层标准；预估面积、供货顺序、工期。异形板都是单件编号，没法批量，供货批次要和现场骨架施工节奏对齐。

外观方案文件：效果图只能看造型参考，绝对不能用来加工。最好能拿到整体三维模型（Rhino、Revit 这类实体模型，不是渲染面片）。如果只有二维图纸，必须配套立面 + 多位置截面图，标注曲面控制点坐标、圆弧参数。这里重点提一句：单一张立面画个弧形轮廓，没有截面线的二维图，只能估个大概价，不能作为生产依据。

初步安装体系：干挂角码？背栓？焊接固定？不同安装形式，角码、耳板的位置完全不一样，直接影响板的折边结构和成本。

到深化、准备排产阶段，资料就必须闭环，这一步缺一样都不能开料：第一块，形体与板块分割资料，异形最核心。

①完整实体三维模型，带坐标系。模型里要确定板块分割方案、缝宽。这里有个常见扯皮点：设计院只给整体曲面，不做板块分割。那就要书面确认，板块分割是我方深化还是设计院定稿。分割方案直接决定成型难度：板块越大，双曲成型难度越高；分割碎，拼缝多，造价上升。

②所有板块编号规则。异形板几乎没有两块完全一样的，每一块都要有唯一编号，编号对应立面位置，模型、加工图、成品标签、现场图纸编号必须统一。

③现场实测数据。新建钢结构项目，理论模型可以作为基础，但最好拿到钢结构竣工模型；改造项目或者土建偏差偏大的项目，一定要提供现场三维扫描点云数据。异形板容错率很低，现场骨架差 3~5mm，挂上去高低差、拼缝就很难调。单纯按理论模型生产，是很多异形项目返工的头号原因。

第二块，基材、表面处理的技术要求。

①铝基板牌号与厚度。常规外墙用 3003 系列，延展性比 1060 好，双曲板基板一般不低于 3.0mm。要明确标注的是基板厚度，不含涂层，很多甲方会把涂层厚度混进来。

②表面涂层：室外优先氟碳 PVDF，要说明几涂体系（二涂 / 三涂 / 四涂）；室内可选聚酯或者粉末。沿海高盐雾环境，要提高耐候耐盐雾等级。颜色只看电脑色卡不行，必须确认实物色板，同时约定光泽度。

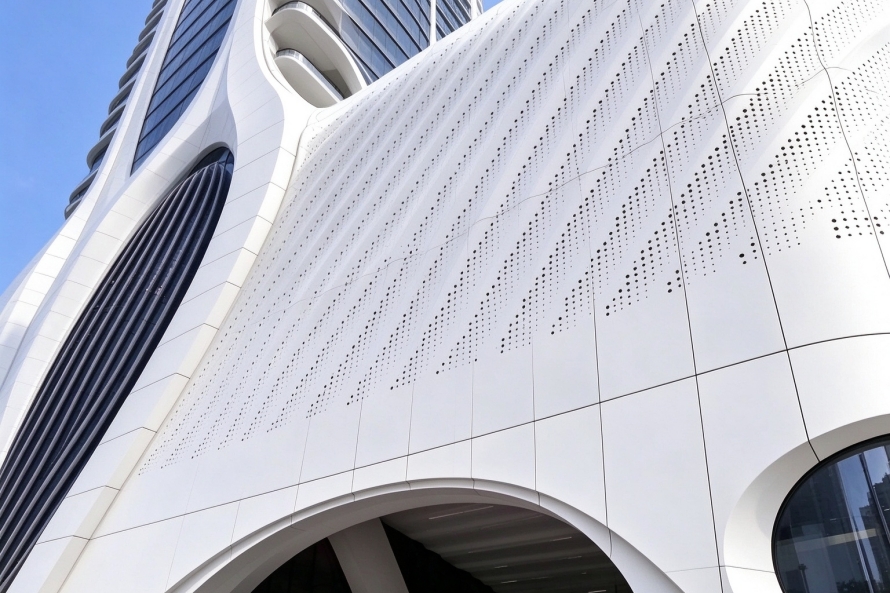

③背部处理要求：是否需要背面防腐底漆；如果是穿孔异形板，要提供孔径、孔距、穿孔率，以及背面无纺布、吸音棉配套要求。④加强筋设计。这个地方很多图纸直接漏掉。曲面铝单板成型之后刚性差，容易鼓面、翘曲。要明确加强筋材质、截面、布置间距，曲面板的加强筋不能照搬平板方案，需要跟着曲面走，提前深化确认。

第三块，节点、开孔、收口以及附属构件。

①安装节点大样图：角码材质（必须铝制，避免和铝板电化学腐蚀）、角码厚度；背栓的规格、定位；耳板、挂槽的做法。深化第一件事就要核对角码位置会不会和主体龙骨打架，这个是最常发现冲突的地方。

②各类洞口：灯具、消防探头、门窗、检修口的开孔坐标、洞口翻边、洞口加强框大样。异形板一旦成型，再改开孔位置，损失很大。

③交接收口节点：铝板和玻璃、石材、伸缩缝、钢结构交接位置，压顶、天沟、底部收边这些细部。曲面收口位置往往是视觉重点，也是防水薄弱点，必须要有详图。

④防水胶缝要求：胶缝宽度、密封胶型号，泡沫棒、排水构造要求。

第四块，技术验收、样板相关要求。

①公差约定。异形板不能直接套用普通平板铝单板公差标准。平板常规 ±1mm，双曲件外形公差要甲乙双方提前协商写进技术协议，不然验收阶段很容易争执。

②样板要求。双曲项目我一般都会建议甲方做实体 1:1 样板，不光看颜色，还要看曲面成型效果、分缝观感、装配关系。单纯的色板解决不了曲面成型带来的视觉畸变问题。

③出厂资料要求：是否需要提供每块板的检测报告、竣工模型、加工图纸等。

还有交付配套条件：异形件不能普通打包，要提前确认是否需要定制实木框架包装、运输防护要求。

温馨提醒：很多人分不清单曲和双曲。单曲只是单方向弯曲，可以辊弯加工；双曲两个方向同时有曲率，只能模压或者拉型成型，造价差好几倍，图纸一定要标注清楚，别等到深化阶段才发现各方理解不一致。还有，模型分两种，渲染面片模型看着样子对，但没有实体厚度，没法提取展开尺寸，这种模型只能看效果，不能加工，这点很多设计师容易忽略。

异形铝单板定制，本质不是钣金加工活，是空间几何落地。模型形体、现场实体骨架、安装节点三者必须匹配，资料只要有一环不闭合，后面大概率出现改图、返工。
